從TenderWet到HydroClean,一段HydroClean的前世今生

游朝慶 醫師

   "赫曼"傷口敷料墊的第一代產品台灣命名為為「柔膚潤清洗性傷口敷料TenderWet Wound Dressing」,大陸稱為「德国 保赫曼 德湿威湿疗伤口敷料」(圖1)(大陸到目前2020年仍還是使用第一、二代的產品),需自己添加林格式液,這產品起初是要12小時換一次(圖2),敷料上下面都是斥水性的PP編織布,接著於1999年便改良成第二代的TenderWet@24,TenderWet@24在不接觸傷口的另一面內側是塗有不透水的聚丙烯薄膜water-repellent layer的防潑水不織布(圖3,顯示綠色條紋green stread標誌),可有效防止傷口墊過早變乾,一天換一次,使用方法如圖1,美國於2000年上市,由Medline公司為全美獨家銷售代理商(圖4)。

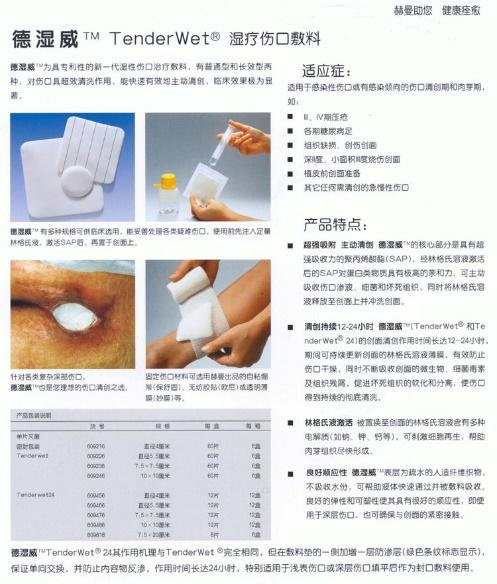

圖1. TenderWet的使用方法(http://www.mdsinvet.com/show.php?contentid=16369)

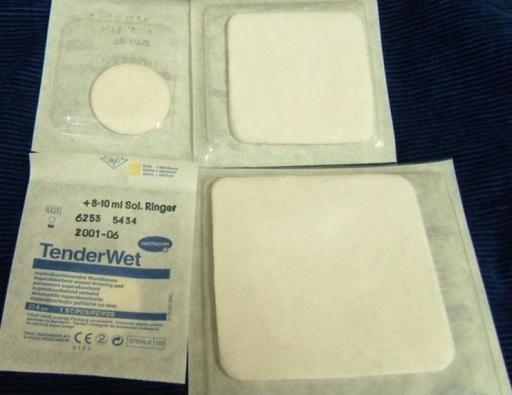

圖2.第一代的TenderWet,須自己手動添加林格氏液,12小時換一次

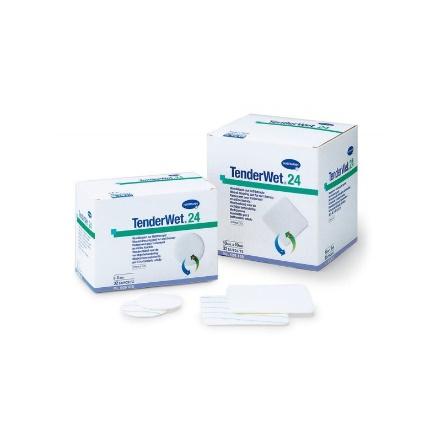

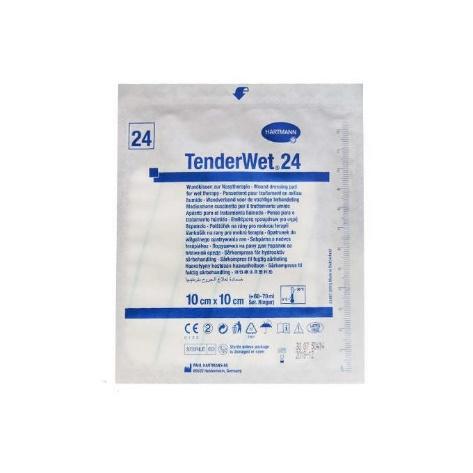

TenderWet - opatrunek 10 cm x 10 cm, 1 sztuka 圖3.第二代的TenderWet@24 (http://www.sfatulmedicului.ro/firme-medicale/s-c-paul-hartmann-s-r-l_2418/produse/solutie-tenderwet_6624#scroll )


  接著IVF Hartmann公司於2004年推出TenderWet@active便利包(圖4),TenderWet@active(或稱為TenderWet@24 active),本身為密封包裝,類似料理包,已預將林格氏液混入敷料墊內,不再需額外添加林格式液,含水量增加了2成(https://export.catalog.hartmann.info/ph-images/content/img_26424_30.pdf ),使用上比較方便,有分上面有防水的(單一綠色條紋)表淺型,及無防水的腔洞型cavity(沒有條紋,即第一代可使用12小時的TenderWet)(圖5、10),並推廣Power Activation Technology理論(https://export.catalog.hartmann.info/ph-images/content/img_26838_30.pdf ),此產品於2004年在美國及歐洲地區上市(目前美國仍持續在使用TenderWet@active)。

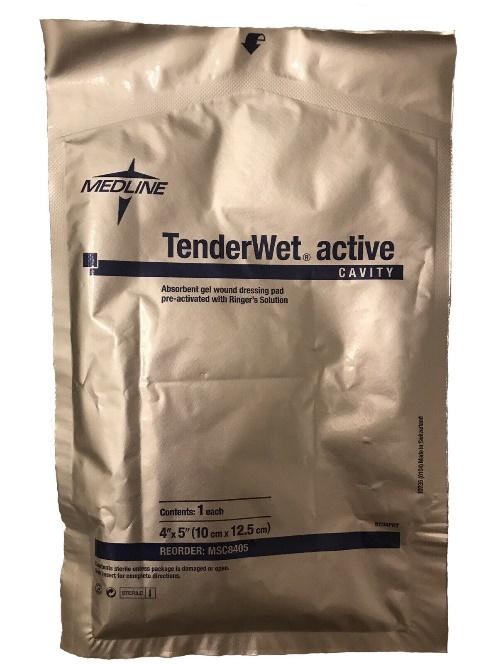

圖4.第二代的TenderWet@active便利包,此包裝為美國Medline代理版

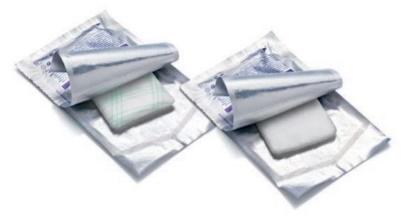

圖5.第二代的TenderWet@active,有分上面有防水的(單一綠色條紋)表淺型,及無防水的腔洞型cavity(沒有條紋)


    接著IVF Hartmann公司於2011年推出第三代產品TenderWet@plus,有分上面有防水的(如圖6,表面有3條線綠色條紋,可和第二代的1條線做區分)表淺型,及無防水的腔洞型cavity(沒有條紋),且為了升級為可連續使用三天,添加了抗菌的PHMB(polyhexamethylene biguanide),在敷料上方布料從原本的編織布,改為不織布,並在外面塗上一層防水薄膜以增加防水功能,減少水分蒸發,為了增加給水的持續時間,產品變厚也變重了,並在敷料下方增加抗沾黏的矽膠條(圖7)。總之,這第三代改進的目的主要就只是要延長換藥的間隔到3天。

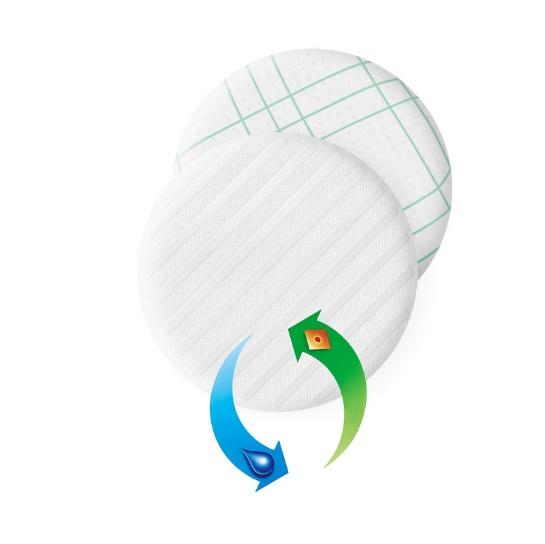

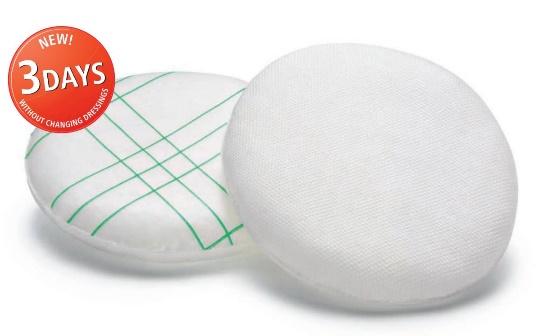

圖6.第三代TenderWet plus,有分上面有防水的(3條線綠色條紋)表淺型,及無防水的腔洞型cavity(沒有條紋),可使用三天1

圖7. TenderWet@plus,傷口面有矽膠條,為PP編織布,背面為塗有防水薄膜的PP不織布(http://triamed-nn.ru/katalog/katalog2/spetsialnye-povyazki/tenderwet-plus-tendervet-plyus-superabsorbiruyuschie-povyazki


    之後於2013年,由於Hartmann公司想要推動他的Hydro-therapy水活性療法(也就是濕潤療法)2,就在更新自動化及包裝、消毒設備、製程後,TenderWet就以hydro-開頭全面改名為HydroClean或HydroClean@active(圖8),而TenderWet@plus也改名為HydroClean@plus(圖9-12),另一項產品則是水凝膠的HydroTac2 (注:Hartmann公司之後將HydroClean@plus polyacrylate dressing,HydroTac comfort泡棉(2016年後改稱PermaFoam)、HydroTac水凝膠敷料、Hydrosorb Hydrosorb Gel凝膠、Hydrocoll人工皮、Sorbalgon海藻綿等六類濕潤型敷料稱為Hydro-active Wound Dressings)2。然而,2013年的HydroClean其實就和TenderWet@active完全一樣,上下兩面都是編織布,一樣只能用24小時(圖10),而HydroClean@plus也就是TenderWet@plus,外型和功能完全一樣,就真的只是改個名字而已。在2016年9月25-29日於義大利佛羅倫斯召開的世界傷口癒合學會聯合會議(WUWHS) HydroClean® plus獲得最有創意傷口敷料獎'Most Innovative Wound Dressings' (https://www.prnewswire.co.uk/news-releases/modern-wound-management-from-hartmann-hydroclean-plus-the-first-hydro-responsive-wound-dressing-ranked-among-the-top-three-dressings-worldwide-596916561.html ),並從這一年後,開始於文獻中將HydroClean產品稱為Hydro-Responsive Wound Dressing,也開始有文獻及教科書將此類產品歸類為irrigo-absorbent dressing(skin necrosis,luc téot, sylvie meaume, sadanori akita, william j. ennis, veronique del marmol,P253,Springer; 2015 edition (16 March 2015) https://books.google.com.tw/books?id=o71nBwAAQBAJ&pg=PA253&lpg=PA253&dq=irrigo-absorbent+dressing&source=bl&ots=ULMfoN16Gh&sig=ACfU3U3kzMLhiVNnVNlTgTnllnl5AsIi2Q&hl=zh-TW&sa=X&ved=2ahUKEwj_kOnKxJHuAhXLyYsBHbSkCP0Q6AEwDXoECA0QAg#v=onepage&q=irrigo-absorbent%20dressing&f=false )。



圖8. 第二代的TenderWet active,於2013年改名為HydroClean(有的又稱為Hydroclean@active) ,上層表面有綠色的1條線條紋(無抗菌的PHMB)

圖9. 第三代的HydroClean@plus切面圖,於2013-2016年的模樣,上層表面A有防水膜及綠色的3條線條紋,B是有抗沾黏的矽膠條,C是高吸水性高分子SAP核心(預吸了林格氏液,並含抗菌的PHMB)3

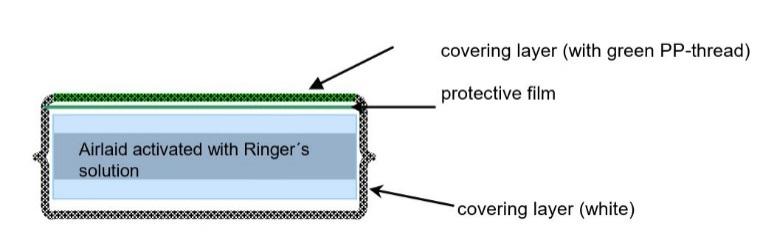

圖10. 2013年的HydroClean(之前為 TenderWet active)結構,四周都是白色的PP斥水編織層,中間為高吸收層,在遠離傷口的上層表面有綠色的條紋,上層內面有一層防水層,此時接觸傷口面並沒有抗沾黏的矽膠條silicone stripe。4

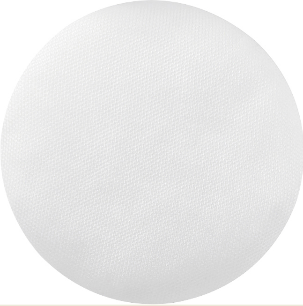

圖11. 2013年的HydroClean cavity (之前為TenderWet cavity)結構,四周都是PP白色的PP斥水編織層,中間為高吸收層)4


圖12.在2016年時,HydroClean@Plus(第三代)遠離傷口面印刷還是綠色條紋5


    2017年,IVF Hartmann公司持續HydroClean產品改良計畫HydroClean 2.06,並推出第四代的HydroClean@advance (cavity)以取代HydroClean及HydroClean@plus(圖13),將敷料上方塗有防水塗層的不織布改為PP不織布在外面,將PP塑膠防水布,放在內面,並且為分離可滑動的兩層布,以改善拿取時的觸感,較不會滑,並把SAP的比例增加,但重量及厚度減半,換藥間隔從24小時(腔洞型為12小時),全部都延長為最多72小時7,8,並將遠離傷口面印刷從3條線綠色條紋改為藍色印刷HydroClean英文字,之後沒多久,矽膠條的面積也放大1倍(表1)(圖14-17),也就是說,當看到產品表面有藍色英文印刷字時,就代表是最新、可以連續使用3天的第四代產品。但HydroClean及HydroClean@plus並沒有消失,仍存在許多國家中,有趣的是HydroClean、HydroClean@plus及HydroClean@advance這三種產品外表都長得一模一樣,一樣有藍色印刷英文字,也全都能使用到3天(HydroClean、HydroClean@advance應該是一樣的東西,都沒有PHMB),但每個國家只會存在一種產品。至於小size 3cm直徑的HydroClean®mini直到2018年才推出10,其只有cavity腔洞型。總之,這第四代發明的目的主要是cost-down。

   儘管目前市面上已全面都是第四代的產品,然而在中國大陸、及美國,仍然在使用舊型的TenderWet。至於原理,還有專利及結構、配方,前幾篇已有詳細討論,這裡講的只是歷史,一段HydroClean的前世今生。




TenderWet


TenderWet@24/

TenderWet@24 active

TenderWet@plus

HydroClean/

HydroClean@plus

世代

第一代

第二代

第三代

第四代

代表專利

1993 EP0594034A1

1999 US6169223B1

2010 US9050443B2

2016 US2018 /0071147 A1

預加Ringer


PHMB



X/◎

使用間隔

12

24

72

72

上市

1995

1999/2004

2011

2017

敷料特點

敷料雙面都是斥水的PP編織布,吸水後可任意塑形,為日後的腔洞型cavity版本

背面單一綠色條紋,背面編織布內面增加一層防潑水布。

active版便利型包裝已預泡林格氏液,腔洞型則無印刷條紋

3條線綠色條紋,敷料上方改為塗有防水塗層的PP不織布,接觸傷口面多了抗沾黏的矽膠條,有明顯變厚

藍色印刷HydroClean英文字,敷料上方直接為PP不織布,重量及厚度減半,接觸傷口面的矽膠條變寬

圖片

TenderWet 24 — Wound treatment. Medical equipment in Ukraine. Buy medical  equipment wholesale. Wholesale medical equipment — ECOMED.


表1.HydroClean的前世今生(筆者製作)。最早第一代沒條紋的TenderWet成了之後幾代的腔洞型。

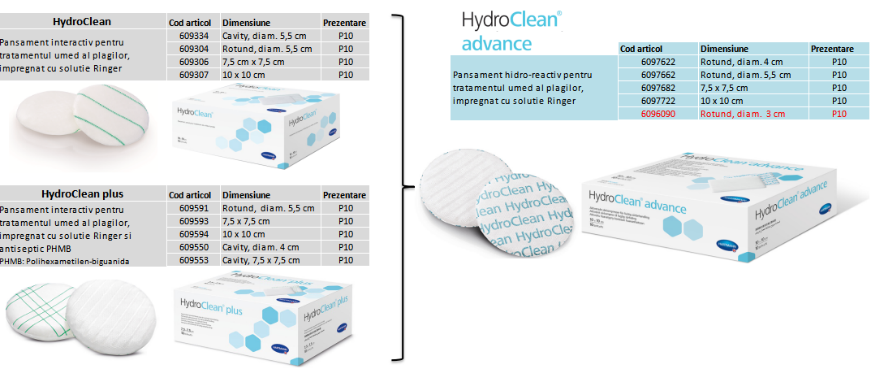

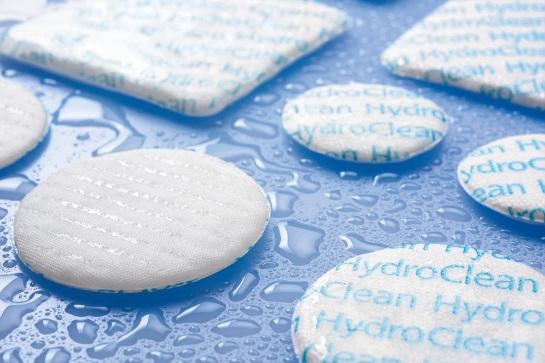

圖13.HydroClean Plus於2017年後遠離傷口面印刷從綠色條紋改為藍色印刷HydroClean英文字,矽膠條的面積也放大了,也在某些區域稱為HydroClean advance (https://www.pervita.ro/wp-content/uploads/2018/02/hydroclean-hydroclean-advance.png)


F:\赫曼傷口敷料墊\HydroClean JWC award.jpgHydroClean Plus

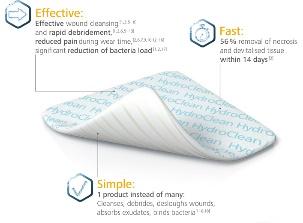

圖14.在2017年3月,Hartmann公司公告榮獲 ‘Most Innovative New Dressing’ category at the Journal of Wound Care Awards 2017大獎時,HydroClean產品才從綠色條紋表面,改為藍色英文字印刷(此時矽膠條的面積還沒被放大)。(https://www.hartmann.info/en-corp/articles/f/8/most-innovative-new-dressing-at-jwc-awards-2017)

圖15. 之後,矽膠條的面積也放大1倍 https://www.hartmann.info/en-gb/brands/l/gb/for-wound-management/hydroclean-plus

http://safw.ch/images/safw/dokumente/IVF_HydroCleanPlus_Broschure_A4_d_low.pdf

圖16.HydroClean Plus Cavity Dressing 7.5x7.5cm,但在腔洞型,則看不到條紋,也沒有矽膠條silicone stripe

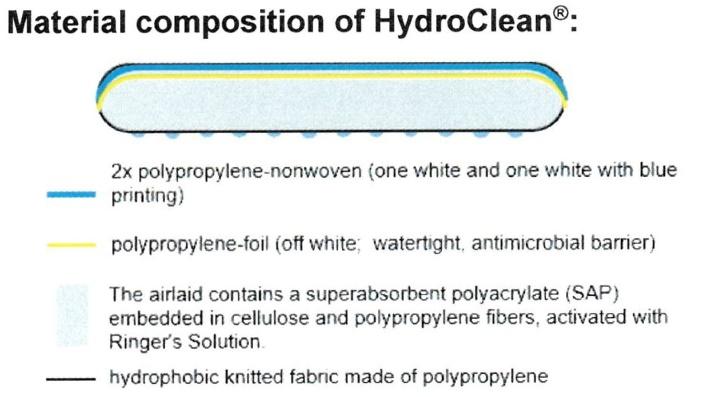

圖17. 2017年後的HydroClean結構,,在遠離傷口的上層表面為PP不織布,有藍色的英文字印刷,上層內面有一層防水層,中間為高吸收層,下層表面為編織層,有抗沾黏的矽膠條。9



  1. 2012/02型錄,https://www.uslaesthetics.co.nz/file/open/1588/

  2. 2012年年報https://www.ivf.hartmann.info/fileadmin/user_upload/Dokumente_Webseite/Geschaeftsbericht_2012.pdf

  3. Ousey. K; Rogers. A; Rippon. M. (2016) Hydroclean® plus:a new perspective to wound cleansing and debridement. Wounds Uk 12 (1)  https://www.semanticscholar.org/paper/HydroClean%C2%AE-plus%3A-A-new-perspective-to-wound-and-Ousey-Rippon/2c183f1b4278d1ef5e9a59161e893a807af6e45c

  4. 2013年6月5日 HydroClean Technical Data Sheet  https://kategorizacia.mzsr.sk/Pomocky/Download/RequestAttachment/43139

  5. 2016年的型錄HydroClean® plus FAQ Document  https://docplayer.net/storage/55/35811755/1608968991/I6f6ylMBfqgt8F21PFcY4Q/35811755.pdf

  6. Ellermann, J HydroClean 2.0: Design validation customer/user interviews. Internal Report, International Marketing Department (2015).

  7. 根據2013年11月的產品使用說明,HydroClean Cavity的使用方法是最遲12小時要更換,如果是和HydroClean合用,則最遲要在24小時後更換。https://kategorizacia.mzsr.sk/Pomocky/Download/RequestAttachment/43263

  8. 但在2016年9月的產品使用說明,HydroClean Cavity的使用方法則改為最遲在三天之後應更換敷料。其他HydroClean產品的說明書也都是同樣描述,故證明產品製程在2016年有改變,或者有證明此產品可以使用3天。 https://cdn.hrt.cloud/document/IFU_100265181.pdf

  9. 2019年7月26日 HydroClean Technical Data Sheet https://cdn.hrt.cloud/document/TDS_100002393.pdf

2018年年報 https://www.ivf.hartmann.info/fileadmin/user_upload/Geschaeftsbericht_2018.pdf
